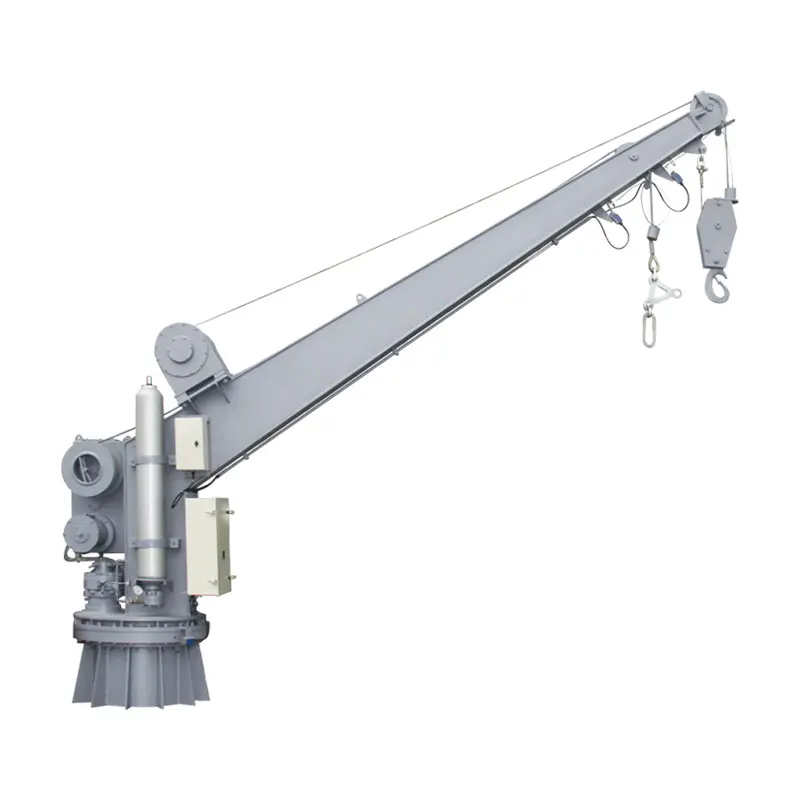

單臂救助艇/筏降放設備兼起重機
本裝置采用單臂回轉式，采用液壓驅動回轉，在失電情況下可通過蓄能器或手動泵將艇或筏旋轉到舷外。本裝置依靠救助艇/筏本身的自重放艇/筏，可在很短時間內地連續、快速地將救助艇/筏釋放至水面上。船員可在登艇后通過遙控鋼絲繩控制單向回轉，及控制絞車重錘實現救助艇/筏下放，亦可在甲板上直接操作絞車重錘實現下放動作。符合SOLAS及LSA最新規范要求。我們提供0.98T、2T、3T、5T等多種型號，滿足不同場景的吊裝需求。
0.98T
| 型號 | SAF23EC1 | SAF23EC2 | SAF23EC1-1 | SAF23-2 | |
| 救助部分 | 最大工作負荷(KN) | 23 | 23 | ||
| 起升負載(KN) | 14 | 12 | |||
| 回轉負荷(KN) | 14 | 12 | |||
| 起升速度(m/min) | ≥18 | ≥18 | |||
| 降放速度(m/min) | 40~60 | 40~60 | |||
| 最大旋轉角度(°) | ≤330 | ≤330 | |||
| 電能回轉速度(r/min) | ≥0.25 | ≥0.4 | |||
| 蓄能器回轉角度(°) | ≤110 | / | |||
| 蓄能器回轉速度(r/min) | ≥0.25 | / | |||
| 鋼絲繩規格 | ?16, 18*19-FC-1770-SZ | ?16, 18*19-FC | |||
| 卷筒容繩量 | 30 | / | |||
| 允許工作傾角(縱傾(°)/橫傾(°)) | ≤10/≤20 | ≤10/≤20 | |||
| 工作壓力(MPa) | / | / | |||
| 電機型號 | YZ-132M1-4-H//Y112M-4-H | YZ-132M1-4-H | |||
| 電制(V,Hz,A,KW,r/min) | / | / | |||
| 工作半徑 | ≤5.4 | ≤4.5 | |||
| 起重機部分 | 變幅范圍 | / | / | ||
| 回轉半徑 | ≤7.3 | ≤5.0 | |||
| 最大工作負荷(KN) | 9.8 | 9.8 | |||
| 回轉負荷(KN) | 9.8 | 9.8 | |||
| 起升高度 | / | 30 | |||
| 起升速度(m/min) | ≥11 | ≥10 | |||
| 鋼絲繩規格 | ?10, 18*19-FC-1870-SZ | ?11, 18*19-FC-1770 | |||
| 卷筒容繩量 | / | / | |||
| 允許工作傾角(縱傾(°)/橫傾(°)) | ≤2/≤5 | ≤2/≤5 | |||
| 電機型號 | YZ132M-6-H | Y90S-6-H | |||
| 電制(V,Hz,A,r/min) | / | / | |||
2T
| 型號 | SAF23HDC5 | SAF23HDC6 | SAF23HDC7 | SAF23HDC8 | SAF23HDC9 | SAF23HDC10 | |
| 救助部分 | 最大工作負荷(KN) | 23 | |||||
| 起升負載(KN) | 14 | ||||||
| 回轉負荷(KN) | 14 | ||||||
| 起升速度(m/min) | ≥18 | ||||||
| 降放速度(m/min) | 40~60 | ||||||
| 最大旋轉角度(°) | ≤330 | ||||||
| 電能回轉速度(r/min) | ≥0.25 | ||||||
| 蓄能器回轉角度(°) | ≤110 | ||||||
| 蓄能器回轉速度(r/min) | ≥0.25 | ||||||
| 鋼絲繩規格 | ?16, 18*19-FC-1770-SZ | ||||||
| 卷筒容繩量 | 30 | ||||||
| 允許工作傾角(縱傾(°)/橫傾(°)) | ≤10/≤20 | ||||||
| 工作壓力(MPa) | / | ||||||
| 電機型號 | YZ132M1-4-H | ||||||
| 電制(V,Hz,A,KW,r/min) | / | ||||||
| 工作半徑 | ≤4.5 | ||||||
| 起重機部分 | 變幅范圍 | / | |||||
| 回轉半徑 | 5 | 6 | 7 | 8 | 9 | 10 | |
| 最大工作負荷(KN) | ≤20 | ||||||
| 回轉負荷(KN) | ≤20 | ||||||
| 起升高度 | / | ||||||
| 起升速度(m/min) | ≥15 | ||||||
| 鋼絲繩規格 | ?12, 18*19-FC-1770-SZ | ||||||
| 卷筒容繩量 | / | ||||||
| 允許工作傾角(縱傾(°)/橫傾(°)) | ≤2/≤5 | ||||||
| 電機型號 | Y180M-4-H | ||||||
| 電制(V,Hz,A,r/min) | / | ||||||
2T
| 型號 | SAF23HDC5B | SAF23HDC6B | SAF23HDC7B | SAF23HDC8B | SAF23HDC9B | SAF23HDC10B | SAF23HDC2-08-13M | SAF23YQ2.0T-5.9M | |
| 救助部分 | 最大工作負荷(KN) | 23 | 23 | ||||||
| 起升負載(KN) | 14 | 14 | |||||||
| 回轉負荷(KN) | 14 | 14 | |||||||
| 起升速度(m/min) | ≥18 | ≥18 | |||||||
| 降放速度(m/min) | 40~60 | 40~60 | |||||||
| 最大旋轉角度(°) | ≤330 | ≤330 | |||||||
| 電能回轉速度(r/min) | ≥0.25 | ≥0.25 | |||||||
| 蓄能器回轉角度(°) | ≤110 | ≤110 | |||||||
| 蓄能器回轉速度(r/min) | ≥0.25 | ≥0.25 | |||||||
| 鋼絲繩規格 | ?16, 18*19-FC-1770-SZ | ?16, 18*19-FC | |||||||
| 卷筒容繩量 | 30 | 30 | |||||||
| 允許工作傾角(縱傾(°)/橫傾(°)) | ≤10/≤20 | ≤10/≤20 | |||||||
| 工作壓力(MPa) | / | / | |||||||
| 電機型號 | YZ132M1-4-H | YZ-132M1-4-H | |||||||
| 電制(V,Hz,A,KW,r/min) | / | 380,50,5.5/440,60,6.3 | 380,50,5.5 | ||||||
| 工作半徑 | ≤4.5 | 4.5 | |||||||
| 起重機部分 | 變幅范圍 | / | 2-13 | 2-5.9 | |||||
| 回轉半徑 | 5 | 6 | 7 | 8 | 9 | 10 | 13 | ||
| 最大工作負荷(KN) | ≤20 | 20 | |||||||
| 回轉負荷(KN) | ≤20 | 20 | |||||||
| 起升高度 | / | 30 | 15 | ||||||
| 起升速度(m/min) | ≥15 | ≥15 | ≥18 | ||||||
| 鋼絲繩規格 | ?12, 18*19-FC-1770-SZ | 11ZAB18×19+FC1770ZS | ?11, 18*19-FC | ||||||
| 卷筒容繩量 | / | 65 | / | ||||||
| 允許工作傾角(縱傾(°)/橫傾(°)) | ≤2/≤5 | ≤2/≤5 | |||||||
| 電機型號 | Y180M-4-H | Y180M-4-H | |||||||
| 電制(V,Hz,A,r/min) | / | 380,50,18.5/440,60,18.5 | 380,50,4 | ||||||
3T
| 型號 | SAF23HDC3-5 | SAF23HDC3-6 | SAF23HDC3-7 | SAF23HDC3-8 | SAF23HDC3-9 | SAF23HDC3-10 | |
| 救助部分 | 最大工作負荷(KN) | 23 | |||||
| 起升負載(KN) | 14 | ||||||
| 回轉負荷(KN) | 14 | ||||||
| 起升速度(m/min) | ≥18 | ||||||
| 降放速度(m/min) | 40~60 | ||||||
| 最大旋轉角度(°) | ≤330 | ||||||
| 電能回轉速度(r/min) | ≥0.25 | ||||||
| 蓄能器回轉角度(°) | ≤110 | ||||||
| 蓄能器回轉速度(r/min) | ≥0.25 | ||||||
| 鋼絲繩規格 | ?16, 18*19-FC | ||||||
| 卷筒容繩量 | 30 | ||||||
| 允許工作傾角(縱傾(°)/橫傾(°)) | ≤10/≤20 | ||||||
| 工作壓力(MPa) | / | ||||||
| 電機型號 | YZ-132M1-4-H | ||||||
| 電制(V,Hz,A,KW,r/min) | 380,50,5.5/440,60,6.3 | ||||||
| 工作半徑 | 3.8 | 4.5 | |||||
| 起重機部分 | 變幅范圍 | / | |||||
| 回轉半徑 | 1.1-5 | 1.3-6 | 1.5-7 | 1.73-8 | 1.93-9 | 2.2-10 | |
| 最大工作負荷(KN) | 30 | ||||||
| 回轉負荷(KN) | 30 | ||||||
| 起升高度 | 30 | ||||||
| 起升速度(m/min) | ≥15 | ||||||
| 鋼絲繩規格 | ?13, 18*19-FC | ||||||
| 卷筒容繩量 | 65 | ||||||
| 允許工作傾角(縱傾(°)/橫傾(°)) | ≤2/≤5 | ||||||
| 電機型號 | Y160M-4-H | ||||||
| 電制(V,Hz,A,r/min) | 380,50,15/440,60,15 | ||||||
5T
| 型號 | SAF23YQ5-5X1.23 | SAF23YQ5-6X1.48 | SAF23YQ5-7X1.73 | SAF23YQ5-8X2 | SAF23YQ5-9X2.23 | SAF23YQ5-9.5X2.36 | |
| 救助部分 | 最大工作負荷(KN) | 23 | |||||
| 起升負載(KN) | 14 | ||||||
| 回轉負荷(KN) | 14 | ||||||
| 起升速度(m/min) | ≥18 | ||||||
| 降放速度(m/min) | 40~60 | ||||||
| 最大旋轉角度(°) | ≤330 | ||||||
| 電能回轉速度(r/min) | ≥0.25 | ||||||
| 蓄能器回轉角度(°) | ≤110 | ||||||
| 蓄能器回轉速度(r/min) | ≥0.25 | ||||||
| 鋼絲繩規格 | ?16, 18*19-FC | ||||||
| 卷筒容繩量 | 30 | ||||||
| 允許工作傾角(縱傾(°)/橫傾(°)) | ≤10/≤20 | ||||||
| 工作壓力(MPa) | / | ||||||
| 電機型號 | YZ-132M1-4-H | ||||||
| 電制(V,Hz,A,KW,r/min) | 380,50,5.5/440,60 | ||||||
| 工作半徑 | 3.8 | 4.5 | |||||
| 起重機部分 | 變幅范圍 | / | |||||
| 回轉半徑 | 1.23-5 | 1.48-6 | 1.73-7 | 2-8 | 2.23-9 | 2.36-9.5 | |
| 最大工作負荷(KN) | 50 | ||||||
| 回轉負荷(KN) | 50 | ||||||
| 起升高度 | 50 | ||||||
| 起升速度(m/min) | ≥12 | ||||||
| 鋼絲繩規格 | 18×19+FC-16-1770 | ||||||
| 卷筒容繩量 | / | ||||||
| 允許工作傾角(縱傾(°)/橫傾(°)) | ≤2/≤5 | ||||||
| 電機型號 | Y200L-4-H | ||||||
| 電制(V,Hz,A,r/min) | 380,50,30KW/440,60 | ||||||
